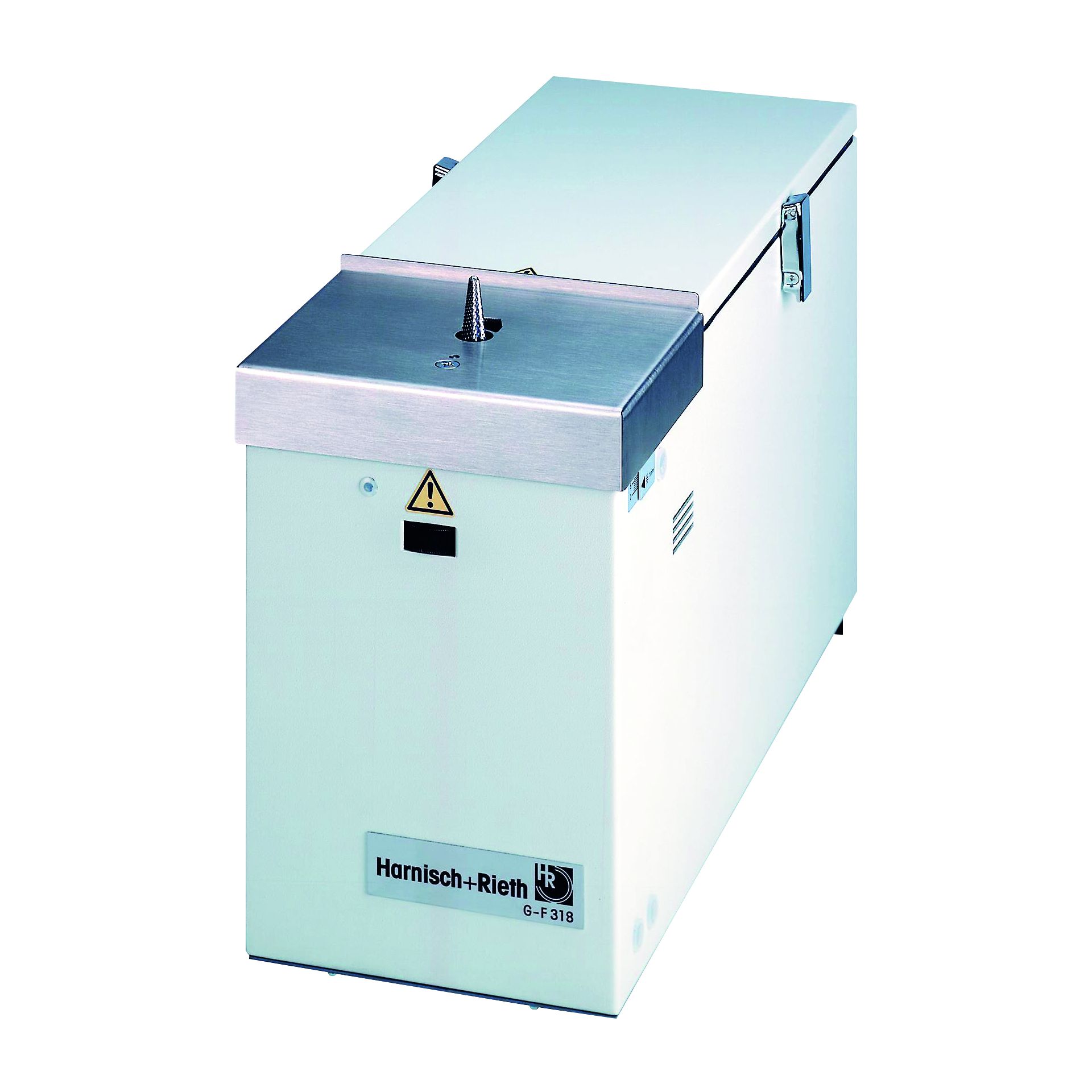

G-F 318
Zahnkranz-Modellschleifer mit höhenverstellbaren Arbeitstisch.
Integrierte oder externe Absaugung!
kraftvoller, wartungsfreien Motor
9000 U/min
1
2
3
4
5
6
7
1
Einstellrad und Millimeterskala zur stufenlosen Höhenverstellung des Arbeitstisches für die individuelle Anpassung der Schleiftiefe an die Gipsmodellhöhe (nur beim G-F 318 E/EO) (siehe Abbildung).
2
Konischer, diamantverzahnter Hartmetallfräser mit hoher Standzeit für optimales Schliffbild und rationelles Arbeiten. Exakter Rundlauf durch Präzisions-Zangenspannung.
3
Höchste Filterwirkung durch die Feinstfiltertechnik mit zusätzlichem Vliessack
4
Verschiedene Fräser einsetzbar (siehe Zubehör)
5
Abschaltautomatik des Absaugmotores
6
Unkomplizierter Fräserwechsel mit integriertem Werkzeugschlüssel.
7
Die Filteranlage ist mit einem Filter der Staubklasse M nach DIN EN60335-2-69 (maximaler Durchlassgrad <0,1%) ausgestattet).
Beschreibung
Diese Zahnkranz-Modellschleifer eignen sich hervorragend zum Beschleifen von Zahnkränzen. Die Modelle G-F 318 E mit integrierter Absaugung zeichnen sich durch höchste Filterwirkung und optimale Schalldämmung aus. An das Gerät G-F 318 EO kann eine externe Absauganlage angeschlossen werden.
Diese Geräte eignen sich hervorragend zum Beschleifen von Zahnkränzen. Vor dem Bohren und Setzen von Pins in den Zahnkranz wird dieser an der Innen- und Außenseite unter einem Winkel von ca. 8° beschliffen, sodass er sich nach unten verjüngt. Der Zahnkranz bzw. die nachher auszusägenden Stümpfe erhalten dadurch im später angegossenen Gipssockel eine zusätzliche, optimale Führung. Die Sägestümpfe können durch den konischen Schliff auch leicht abgezogen werden.
Details
Absauganlage

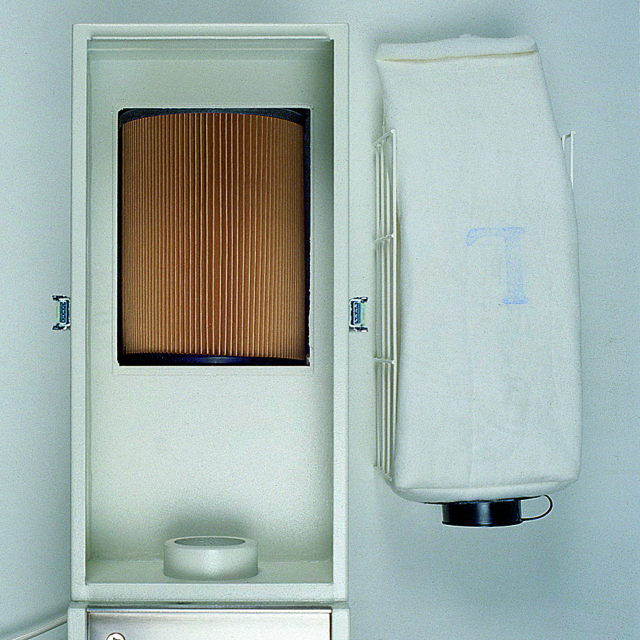

Der anfallende Staub wird von der eingebauten Absauganlage mit Abschaltautomatik direkt am Werkzeug abgesaugt und in einem leicht zu wechselnden Einweg-Vliessack gesammelt. Eine nachgeschaltete Filterpatrone fängt die geringen Reststäube auf, wodurch ein völlig staubfreies Arbeiten gewährleistet ist.
Technische Daten
| G-F 318 E | G-F 318 EO | |
|---|---|---|
| Breite | 180 mm | 180 mm |
| Tiefe | 520 mm | 315 mm |
| Höhe | 310 mm | 310 mm |
| Elektr. Anschluss | 230 V; 50 Hz | 230 V; 50 Hz |
| Leistungsaufnahme | 700 W | 200 W |
| Drehzahl | ca. 9000 U/min. | ca. 9000 U/min. |
| Spanndurchmesser | 6 mm | 6 mm |
| Feinstfilterqualität | Staubklasse M, DIN EN 60335 | – |
| Schalldruckpegel | 68 dB (A) | 68 dB (A) |
| Gewicht | 16 kg | 9 kg |
| Gehäuse | Langlebiges, umweltfreundliches Stahlblechgehäuse in RAL9002 pulverbeschichtet. | Langlebiges, umweltfreundliches Stahlblechgehäuse in RAL9002 pulverbeschichtet. |
Produktvarianten
| Artikel-Nr. | Typ | integrierte Absaugung | externe Absaugung | Stufenlose Höhenverstellung |
|---|---|---|---|---|
| 10530 | G-F 318 E | |||
| 10531 | G-F 318 EO |
FAQ
Warum brechen meine Zahnkränze beim Fräsen?
Überprüfen Sie on der Fräser abgenutzt ist und ob dieser rund läuft, möglicherweise sind Verunreinigungen in der Spannzange.
Warum ist der Feinstfilter meines Gerätes schnell verunreinigt?
Überprüfen Sie on die Manschette des Staubbeutels bündig auf dem Anschlussstutzen sitzt.
Warum ist das Fräsbild nicht mehr glatt?
Überprüfen Sie den Fräser, möglicherweise sind aus dem Fräser Zähne herausgebrochen.
Warum nimmt der Staubsack meines Gerätes nur wenig Staub auf?
Überprüfen Sie ob der Feinstfilter zugesetzt ist.
